Documentazione Tecnica

Schede Tecniche
Profili Finestre in PVC

Caratteristiche tecniche complete dei 6 profili di infissi selezionati da Marsicalluminio: prestazioni termiche, dimensioni, sistemi di guarnizioni e tipologie di vetrocamera.

← Torna alla home
Vai a: Classic MD 82 ArtLine MD 82 Pro Evolution 72 MD Termo Evolution 80 Termo Elegant 76 Termo Elegant 76 Premium Confronto Sistemi
Profilo 1 di 6

Linea Classic MD 82

Il profilo universale da 82 mm con 6 camere di isolamento e sistema MD a 3 guarnizioni. La scelta ideale per nuove costruzioni e ristrutturazioni che richiedono elevate prestazioni termiche e affidabilità a lungo termine.

Linea Classic MD 82mm
Linea Classic MD – Profilo 82 mm / 6 camere
82 mm 6 camere Sistema MD Classe A 3 guarnizioni

Dati tecnici principali

Profondità di montaggio82 mm
Numero di camere6 camere di isolamento
Sistema di tenutaMD – 3 guarnizioni (perimetrale mediana)
Uw finestra rif. (1230×1480 mm)≈ 0,76 W/m²K con triplo vetro + canalina calda
Spessore vetrocamera accettato24 – 48 mm
Classe profilo (EN 12608)Classe A – spessore parete ≥ 2,8 mm
Rinforzo metallicoAcciaio zincato inserito nelle camere portanti
Sistemi di rinnovazione compatibiliAlette di rinnovazione 35 mm e 60 mm
Ferramenta compatibileactivPilot, duoPort SK, PAS

Tipologie di apertura

Anta e Ribalta
Solo Ribalta
Fisso (FK)
Scorrevole PSK

Caratteristiche costruttive

  • Profilo PVC con 6 camere aria che interrompono i ponti termici lungo l'intero perimetro del telaio
  • Sistema MD con guarnizione centrale mediana aggiuntiva: tenuta superiore ad aria, acqua e vento rispetto al sistema AD a 2 guarnizioni
  • Listello fermavetro con guarnizione coestrusiva integrata per una tenuta ottimale del vetrocamera
  • Rinforzo in acciaio zincato inserito nelle camere strutturali: garantisce robustezza e stabilità dimensionale nel tempo
  • Possibilità di applicare rivestimento in alluminio esterno su entrambe le ante e il telaio per una finitura bicolore
  • Compatible con sistemi di ventilazione integrata (microventilazione)
  • Omologazione per utilizzo in zone climatiche da A a F (tutte le zone italiane)

Vetrocamere consigliate

Doppio vetro: 4/16/4 con gas argon e lastra Low-E → Ug ≈ 1,0 W/m²K
Triplo vetro: 4/14/4/12/4 con due lastre Low-E e argon → Ug ≈ 0,5 W/m²K
Con canalina calda (Warm Edge): riduzione del ponte termico perimetrale e abbattimento del rischio condensa
Vetrocamera max accettata: 48 mm — consente l'impiego di vetri acustici e di sicurezza VSG

Colori e finiture

  • Bianco standard (RAL 9016) come colore base di produzione
  • Foliatura in tutti i colori RAL e nelle principali finiture effetto legno (rovere, douglas, noce)
  • Antracite (RAL 7016 / RAL 7021) – tra le finiture più richieste
  • Possibilità di bicolore: colore diverso lato interno e lato esterno
Richiedi Preventivo →
Profilo 2 di 6

Linea ArtLine MD 82

Variante estetica del sistema 82 mm con listelli fermavetro dritti e rotondi intercambiabili. Offre le stesse eccellenti prestazioni termiche del Classic MD con un design contemporaneo e linee pulite, ideale per ambienti moderni e ampie vetrate.

Linea ArtLine MD 82mm
Linea ArtLine MD – Profilo 82 mm / Design contemporaneo
82 mm 6 camere Sistema MD Classe A Design Lineare

Dati tecnici principali

Profondità di montaggio82 mm
Numero di camere6 camere di isolamento
Sistema di tenutaMD – 3 guarnizioni (perimetrale mediana)
Uw finestra rif. (1230×1480 mm)≈ 0,76 W/m²K con triplo vetro + canalina calda
Spessore vetrocamera accettato24 – 48 mm
Classe profilo (EN 12608)Classe A – spessore parete ≥ 2,8 mm
Listello fermavetroDritto e tondo (intercambiabili)
Rinforzo metallicoAcciaio zincato
Ferramenta compatibileactivPilot, duoPort SK, PAS

Differenze rispetto al Classic MD

  • Listelli fermavetro in versione dritta (profilo piatto) e tonda (profilo arrotondato), selezionabili in base alle preferenze estetiche
  • Il listello dritto conferisce un aspetto minimalista e moderno, particolarmente apprezzato in architetture contemporanee
  • Il listello tondo offre un richiamo classico con linee morbide, adatto a restauri e abitazioni in stile tradizionale
  • Stessa base tecnica del Classic MD: identica profondità 82 mm, 6 camere e sistema MD a 3 guarnizioni
  • Identiche prestazioni termiche: Uw ≈ 0,76 W/m²K con vetrocamera triplo e canalina calda

Caratteristiche costruttive

  • Profilo PVC a 6 camere con sistema MD: tenuta superiore ad aria, acqua e permeabilità al vento
  • Adatto per vani finestra di grandi dimensioni grazie al rinforzo in acciaio dimensionabile
  • Compatibile con finestre a 2 ante (apertura contrapposta o parallela) e portefinestre
  • Possibilità di rivestimento in alluminio esterno per finitura bicolore su misura
  • Applicabile in configurazioni fisse (FK), anta-ribalta, a ribalta e scorrevole PSK

Applicazioni tipiche

Grandi superfici vetrate — grazie alla robustezza strutturale, l'ArtLine si presta a finestre di grandi dimensioni con ante fino a 130×230 cm.

Ambienti residenziali moderni — il design pulito si integra perfettamente con interni minimalisti e facciate architettoniche contemporanee.

Portefinestre a 2 ante — la versione a 2 ante è tra le più richieste grazie all'aspetto curato e alle ottime prestazioni di tenuta.
Richiedi Preventivo →
Profilo 3 di 6

Pro Evolution 72 MD
/ Ecoline AD 73

Profilo da 72–73 mm con 5 camere di isolamento e sistema AD a 2 guarnizioni. Offre un ottimo rapporto qualità/prezzo, rendendolo la scelta ideale per ristrutturazioni, edilizia residenziale e commerciale con vincoli di budget.

Pro Evolution 72 MD
Pro Evolution 72 MD – 5 camere / Sistema AD
72–73 mm 5 camere Sistema AD 2 guarnizioni activPilot

Dati tecnici principali

Profondità di montaggio72–73 mm
Numero di camere5 camere di isolamento
Sistema di tenutaAD – 2 guarnizioni (perimetrale esterna e interna)
Uw finestra rif. (1230×1480 mm)≈ 0,88 W/m²K con triplo vetro + canalina calda
Spessore vetrocamera accettato24 – 44 mm
Sistemi di rinnovazione compatibiliAlette di rinnovazione 35 mm e 58 mm
Ferramenta standardactivPilot (Winkhaus)
Ferramenta opzionaleduoPort SK, PAS
Versioni disponibiliEcoline AD (standard) – Prestige Ecoline (estetica premium)

Versioni del sistema

Pro Evolution 72 MD / Ecoline AD: versione standard con ottime prestazioni termiche per il suo range di profondità. Soluzione economica per nuove costruzioni e ristrutturazioni.

Prestige Ecoline: variante con un'estetica più curata (listelli e profili con sezioni più sottili), mantenendo le stesse prestazioni tecniche del modello base. Ideale per abitazioni che richiedono un aspetto più raffinato pur restando in un range di costo contenuto.

Caratteristiche costruttive

  • Profilo a 5 camere con sistema AD (2 guarnizioni): soluzione consolidata e di alta affidabilità per il segmento residenziale
  • Ferramenta activPilot di Winkhaus: sistema a perimetro continuo con chiusura multi-punto integrata per sicurezza e tenuta ottimale
  • Rinforzo in acciaio zincato nelle camere strutturali per stabilità dimensionale e resistenza alle deformazioni
  • Alette di rinnovazione da 35 e 58 mm: consente installazione su vecchio telaio senza demolizioni
  • Compatibile con portefinestre scorrevoli PSK
  • Profondità ridotta (73 mm vs 82 mm) ideale per muri sottili o quando si vuole ridurre l'ingombro del serramento

Applicazioni tipiche

  • Ristrutturazioni di edifici residenziali con necessità di contenimento dei costi
  • Edilizia commerciale e uffici con standard termici buoni ma non elevati
  • Sostituzione rapida su telaio esistente grazie alle alette di rinnovazione
  • Zona climatica B–D: prestazioni pienamente adeguate alle zone a clima temperato
Richiedi Preventivo →
Profilo 4 di 6

Termo Evolution 80 MD

Il top di gamma della linea: 80 mm di profondità, 6 camere di isolamento e sistema MD a 3 guarnizioni. Raggiunge il miglior valore di trasmittanza dell'intera gamma con Uw = 0,72 W/m²K, rendendolo la scelta d'eccellenza per edifici a basso consumo energetico e passive house.

Termo Evolution 80 MD
Termo Evolution 80 MD – Top di gamma / Uw 0,72 W/m²K
80 mm 6 camere Sistema MD Classe A Top di gamma Uw 0,72

Dati tecnici principali

Profondità di montaggio80 mm
Numero di camere6 camere di isolamento
Sistema di tenutaMD – 3 guarnizioni (perimetrale mediana)
Uw finestra rif. (1230×1480 mm)0,72 W/m²K — migliore della gamma
Spessore vetrocamera accettato24 – 48 mm
Classe profilo (EN 12608)Classe A – spessore parete ≥ 2,8 mm
Rinforzo metallicoAcciaio zincato nelle camere portanti
Classe energetica finestraA+ con vetrocamera triplo ottimizzato
Ferramenta compatibileactivPilot, duoPort SK, PAS, activPilot Select

Perché il Termo Evolution 80 è il migliore della gamma

Uw 0,72 W/m²K: grazie alla combinazione di profondità 80 mm, 6 camere e sistema MD a 3 guarnizioni, il Termo Evolution 80 raggiunge la più bassa trasmittanza della linea. Con un vetrocamera triplo (Ug 0,5 W/m²K) e canalina calda, supera i requisiti degli edifici a quasi zero energia (NZEB) previsti dalla normativa europea.

Profondità ottimizzata: 80 mm rappresenta il punto di equilibrio tra spessore delle camere e compattezza del profilo, massimizzando le camere isolanti senza esagerare con l'ingombro del telaio.

Caratteristiche costruttive

  • 6 camere di isolamento che interrompono efficacemente i percorsi di dispersione termica del telaio
  • Sistema MD: la terza guarnizione mediana agisce come barriera aggiuntiva contro infiltrazioni d'aria, acqua e vento, con prestazioni di tenuta di categoria superiore
  • Compatibile con vetrocamere fino a 48 mm: permette l'uso di triplo vetro standard e vetri acustici ad alto abbattimento
  • Listello fermavetro con guarnizione coestrusiva: elimina ponti termici al bordo vetro e assicura una tenuta duratura nel tempo
  • Certificazione per le più severe zone climatiche italiane (zona E e F) e per edifici passivi
  • Ampia compatibilità con ferramenta professionale di ultima generazione, incluso il sistema activPilot Select per ante pesanti

Applicazioni consigliate

  • Edifici NZEB (nearly zero energy building) e passive house
  • Nuove costruzioni in zone climatiche E e F (Appennino, Alpi, Nord Italia)
  • Ristrutturazioni con incentivo energetico (Ecobonus, Superbonus): il valore Uw 0,72 soddisfa i requisiti più stringenti
  • Abitazioni di pregio dove la massima efficienza termica è prioritaria
Richiedi Preventivo →
Profilo 5 di 6

Termo Elegant 76 MD

Profilo da 76 mm con 6 camere e sistema MD a 3 guarnizioni. Design raffinato con linee sobrie e silenziose che lo rendono particolarmente adatto ad abitazioni di pregio. Accetta la vetrocamera più spessa della gamma (52 mm), aprendosi a vetri acustici e di sicurezza di grandi spessori.

Termo Elegant 76 MD
Termo Elegant 76 MD – Design raffinato / Uw 0,74 W/m²K

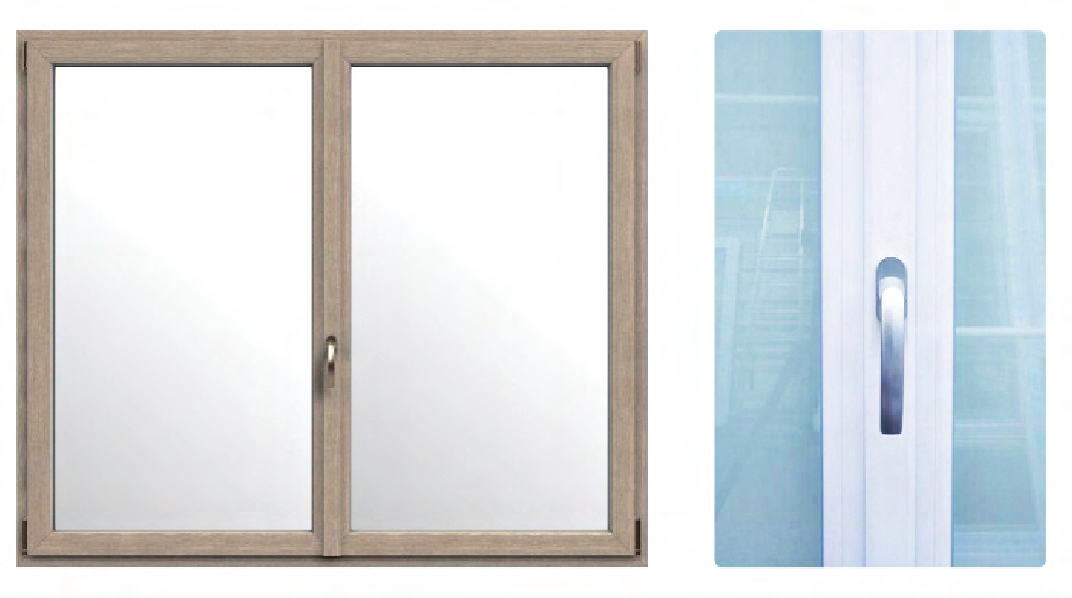

Sistema Termo Elegant LUX Optima
Variante LUX Optima – Vista profilo completa
76 mm 6 camere Sistema MD Classe A Design Vetro fino 52 mm

Dati tecnici principali

Profondità di montaggio76 mm
Numero di camere6 camere di isolamento
Sistema di tenutaMD – 3 guarnizioni (perimetrale mediana)
Uw finestra rif. (1230×1480 mm)0,74 W/m²K con triplo vetro + canalina calda
Spessore vetrocamera accettato24 – 52 mm — massimo della gamma
Classe profilo (EN 12608)Classe A
Rinforzo termicoStandard (senza FORTHEX)
Variante disponibileLUX Optima (vetrocamera ottimizzata per luce naturale)
Ferramenta compatibileactivPilot, duoPort SK, PAS

Punto di forza: vetrocamera fino a 52 mm

52 mm di vetrocamera accettata — nessun altro profilo della gamma arriva a questo spessore. Ciò consente di montare:
• Vetrocamere acustiche asimmetriche (es. 44.2/16/4/16/33.1) per abbattimento Rw > 48 dB
• Vetri di sicurezza VSG di grandi spessori per finestre a pavimento o in zone sismiche
• Triplo vetro con intercapedini extra per Ug fino a 0,4 W/m²K

Variante LUX Optima: profilo studiato per ottimizzare la quantità di luce naturale trasmessa all'interno, riducendo al minimo i battenti visibili e massimizzando la superficie trasparente.

Caratteristiche costruttive

  • Profilo con linee sobrie e sezioni visibili ridotte, per un aspetto elegante e non invasivo
  • 6 camere di isolamento con sistema MD a 3 guarnizioni: prestazioni di tenuta di categoria superiore
  • Capacità di accogliere vetrocamere molto spesse (fino a 52 mm) grazie a listelli fermavetro rinforzati
  • Design adatto sia ad abitazioni classiche che contemporanee
  • Compatibile con tutti i sistemi di apertura: anta-ribalta, ribalta, fisso, PSK
  • Possibilità di rivestimento in alluminio esterno per finitura bicolore

Differenza rispetto alla versione Premium

  • Il Termo Elegant 76 MD standard raggiunge Uw 0,74 W/m²K (versione senza FORTHEX)
  • La versione Premium (con rinforzo termico FORTHEX nel telaio) migliora la trasmittanza del telaio (Uf) portando l'Uw della finestra a 0,73 W/m²K
  • Per i dettagli sulla versione Premium si rimanda alla scheda dedicata
Richiedi Preventivo →
Profilo 6 di 6

Termo Elegant 76 Premium MD

La versione più performante del Termo Elegant 76: integra il rinforzo termico esclusivo FORTHEX nel telaio fisso, riducendo ulteriormente la trasmittanza del telaio (Uf) e portando l'Uw della finestra completa a 0,73 W/m²K. Design di pregio con prestazioni da edificio passivo.

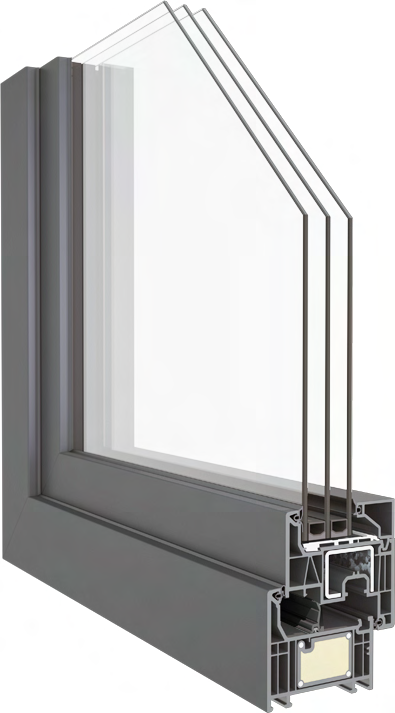

Termo Elegant 76 Premium MD
Termo Elegant 76 Premium MD – FORTHEX / Uw 0,73 W/m²K
76 mm 6 camere Sistema MD FORTHEX Uw 0,73 Vetro fino 52 mm

Dati tecnici principali

Profondità di montaggio76 mm
Numero di camere6 camere di isolamento
Sistema di tenutaMD – 3 guarnizioni (perimetrale mediana)
Uw finestra rif. (1230×1480 mm)0,73 W/m²K con triplo vetro + canalina calda
Spessore vetrocamera accettato24 – 52 mm — massimo della gamma
Classe profilo (EN 12608)Classe A
Rinforzo termico telaioFORTHEX — inserto isolante ad alta efficienza nel telaio fisso
Miglioramento vs versione standardUw 0,74 → 0,73 W/m²K grazie a Uf ridotto
Ferramenta compatibileactivPilot, duoPort SK, PAS, activPilot Select

Tecnologia FORTHEX

FORTHEX è un inserto termoisolante integrato nel profilo del telaio fisso che riduce la conduttività del telaio (Uf) rispetto alla versione standard del Termo Elegant 76. Nei serramenti, il telaio costituisce una percentuale significativa della superficie totale (tipicamente 20–30%): migliorarne le prestazioni ha un impatto diretto e misurabile sull'Uw complessivo della finestra.

L'effetto pratico è un abbattimento di circa 0,01 W/m²K rispetto alla versione senza FORTHEX (Uw da 0,74 → 0,73 W/m²K), con un beneficio energetico annuo apprezzabile in edifici con grande superficie finestrata.

Caratteristiche costruttive

  • Identica geometria esteriore e design della versione Termo Elegant 76 MD standard
  • Rinforzo FORTHEX inserito nella camera principale del telaio fisso: non visibile dall'esterno, non influisce sull'estetica
  • 6 camere di isolamento con sistema MD a 3 guarnizioni: prestazioni di tenuta di categoria superiore
  • Accetta vetrocamere fino a 52 mm: massima flessibilità per vetri acustici, di sicurezza e triplo vetro ad alta performance
  • Compatibile con rivestimento in alluminio esterno per finitura bicolore
  • Idoneo per edifici che devono rispettare requisiti Ecobonus/Superbonus con Uw ≤ 1,40 W/m²K (ampiamente soddisfatto) e per i bandi più restrittivi che richiedono Uw ≤ 0,80 W/m²K

Applicazioni consigliate

  • Abitazioni di pregio e residenze private di alta qualità dove si cerca il massimo del comfort termico con un design elegante
  • Ristrutturazioni con detrazione energetica: Uw 0,73 soddisfa anche i requisiti più stringenti dei decreti CAM
  • Edifici in zone climatiche E e F dove ogni decimo di W/m²K fa la differenza nel bilancio energetico annuale
  • Interventi su facciate esposte a Nord dove la dispersione attraverso i serramenti è massima
Richiedi Preventivo →
Riepilogo

Confronto tra i 6 profili

Tutti i profili sono in PVC di classe A con rinforzi in acciaio zincato. I valori Uw sono calcolati su finestra referenziale 1230×1480 mm con vetrocamera triplo a bassa emissività e canalina calda (EN ISO 10077).

Sistema Profondità Camere Guarnizioni Uw min Vetrocamera Punto di forza Scheda
Termo Evolution 80 MD 80 mm 6 MD (3) 0,72 24–48 mm Migliore isolamento della gamma ↑ Leggi
Termo Elegant 76 Premium MD 76 mm 6 MD (3) 0,73 24–52 mm FORTHEX nel telaio · vetro 52 mm ↑ Leggi
Termo Elegant 76 MD 76 mm 6 MD (3) 0,74 24–52 mm Design raffinato · vetro 52 mm ↑ Leggi
Classic MD 82 82 mm 6 MD (3) 0,76 24–48 mm Classe A · rinnovazione 35/60 ↑ Leggi
ArtLine MD 82 82 mm 6 MD (3) 0,76 24–48 mm Listelli dritti/rotondi · estetica moderna ↑ Leggi
Pro Evolution 72 MD / Ecoline AD 72–73 mm 5 AD (2) 0,88 24–44 mm Miglior rapporto qualità/prezzo ↑ Leggi
Richiedi un preventivo personalizzato →
